Рабочее проектирование

Рабочее проектирование
Рабочее проектирование

Рабочее проектирование - это подробная детализация планов, разработанных во время эскизного проектирования. Оно основывается на финишном эскизе планировки.

Рабочее проектирование необходимо для того, чтобы разработать детали проекта, технические особенности и посчитать спецификации, а также для производства работ на участке в полном обьеме.

Мы выполняем чертежи таким образом, чтобы отображенная на них информация была понятна и доступна. Это необходимо для максимально удобного прочтения чертежей, использования их в работе по озеленению и благоустройству, а также для максимально точного расчета сметной документации.

Особенность проектного бюро Imperial Garden - четкая специализация сотрудников, что позволяет профессионально выполнять проектно-изыскательные и проектные работы любой сложности, применяя инновационные технологии в ландшафтной архитектуре и инженерных системах на частных землевладениях, в общественных зонах коттеджных поселков и в городском озеленении.

Рабочее проектирование:

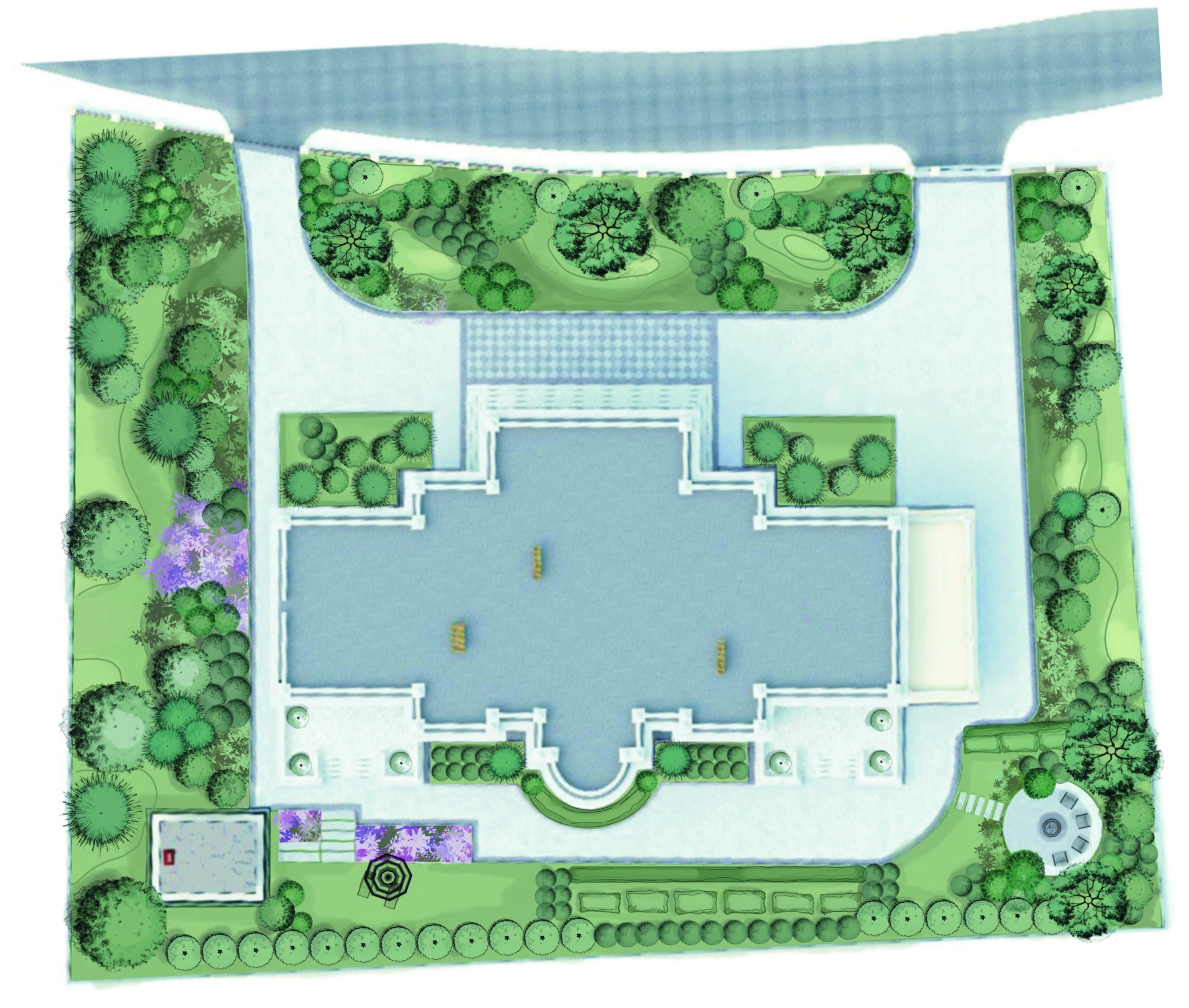

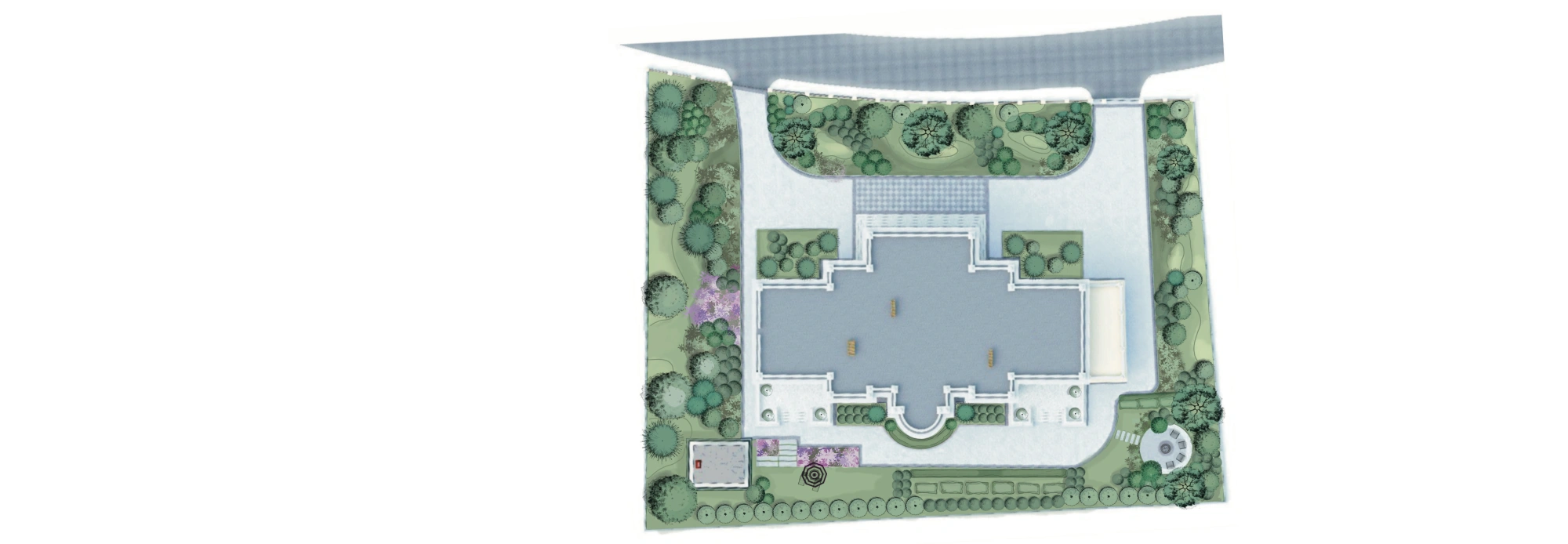

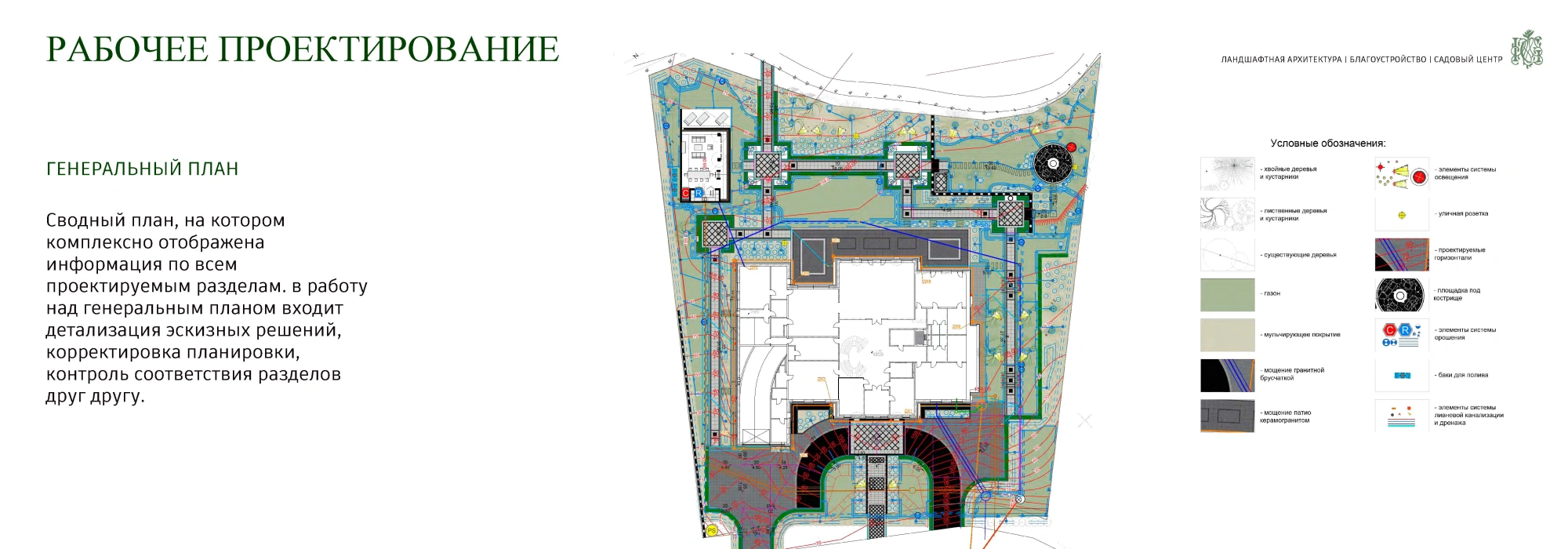

  • Генеральный план, в работу над которым входит детализация эскизных решений, корректировка планировки и контроль соответствия разделов друг другу

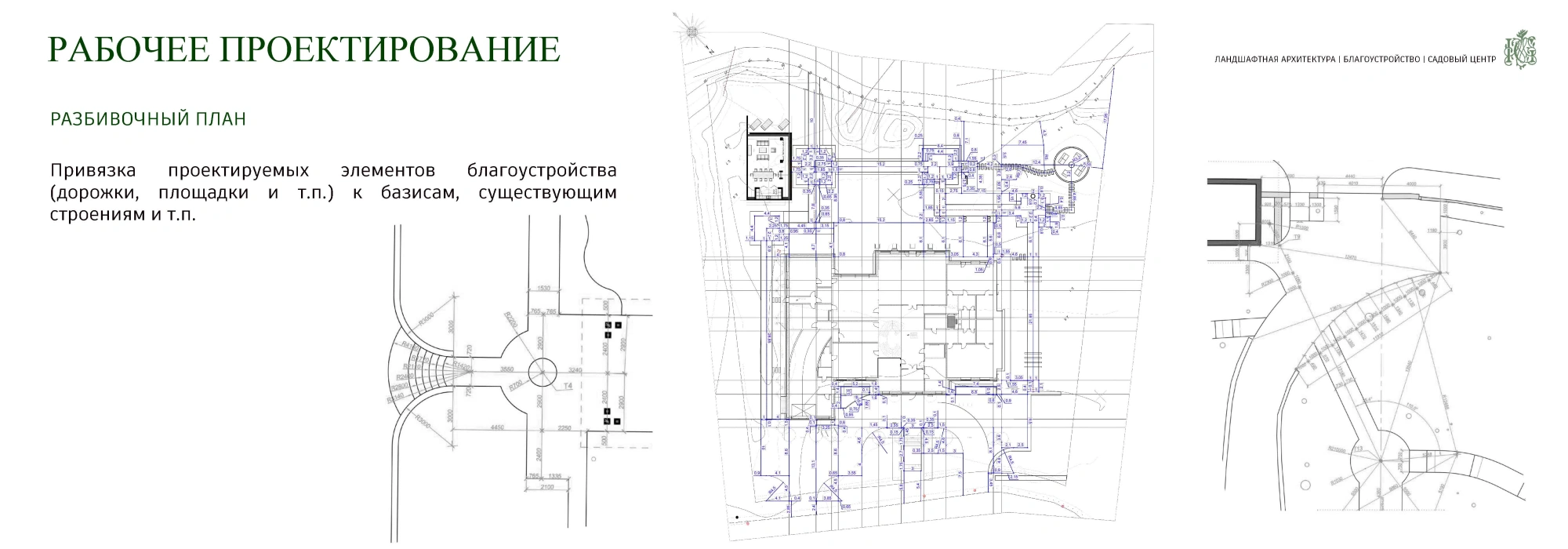

  • Разбивочный чертеж - привязка проектируемых элементов благоустройства (дорожки, площадки и т.п.) к базисам, существующим строениям

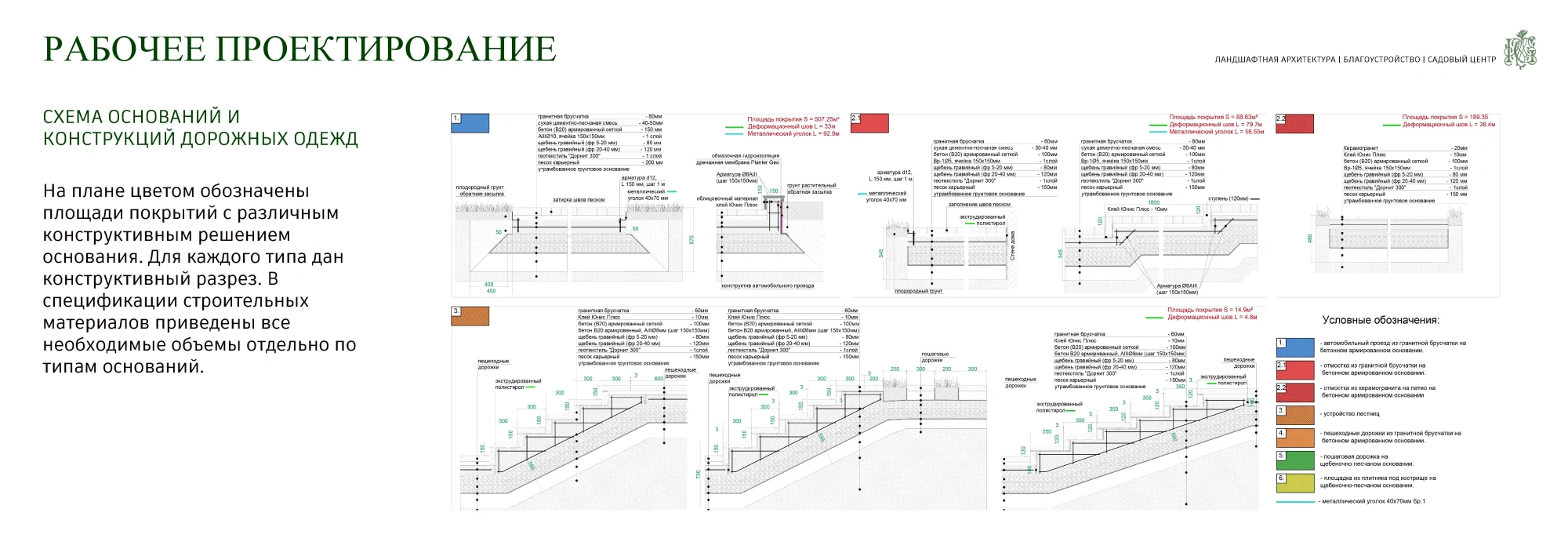

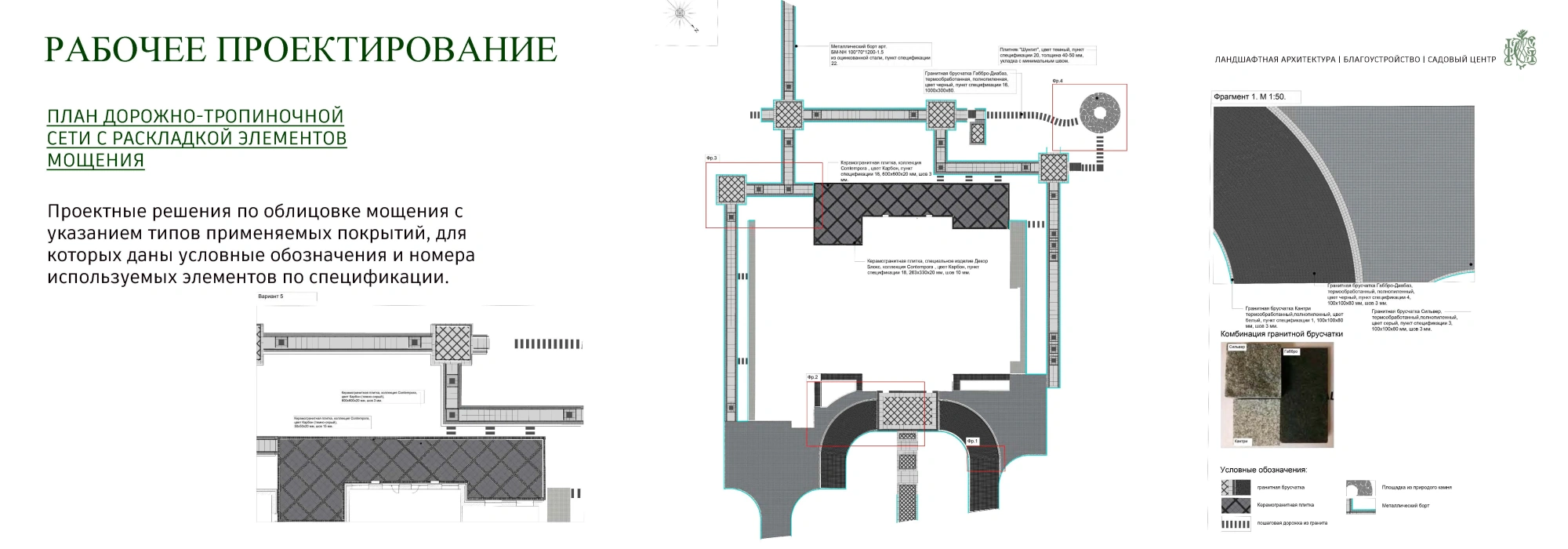

  • План раскладки элементов мощения и конструкции дорожных одежд - проектные решения по облицовки мощения с указанием типов применяемых покрытий, для которых даны условные обозначения и номера используемых элементов по спецификации.
    Также на плане цветом обозначаются площади покрытий с различным конструктивным решением основания. Для каждого типа дан конструктивный разрез. В спецификации строительных материалов приведены все необходимые объемы отдельно по типам оснований

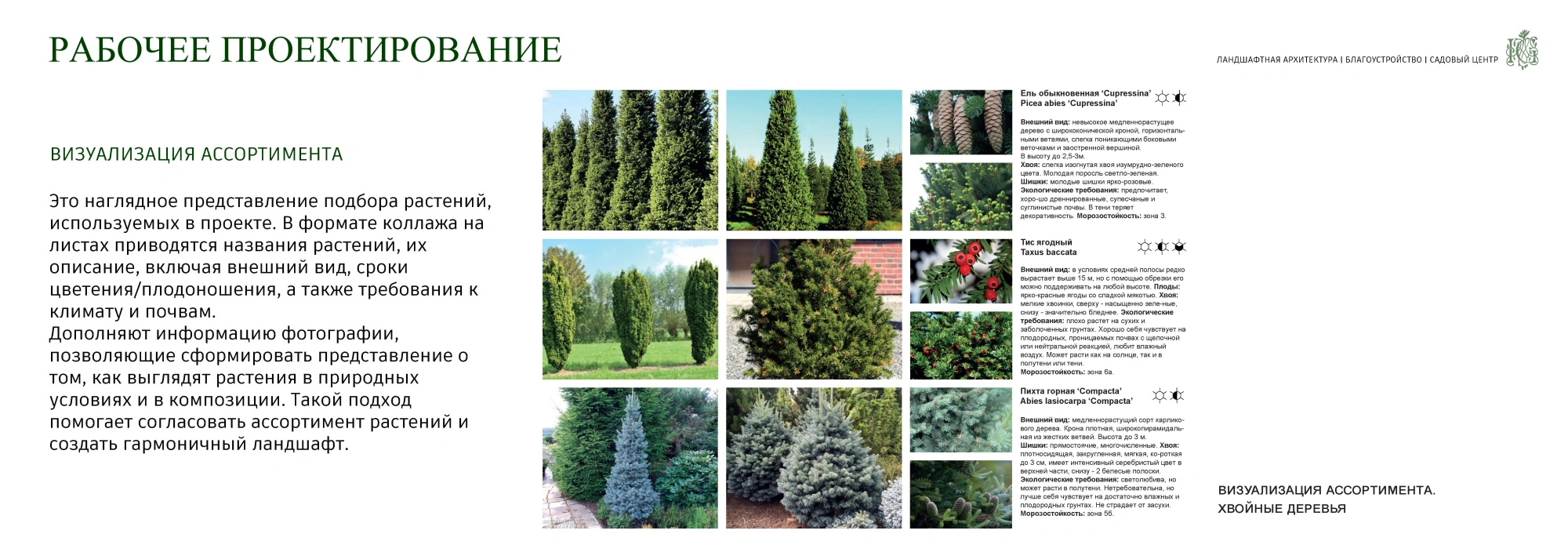

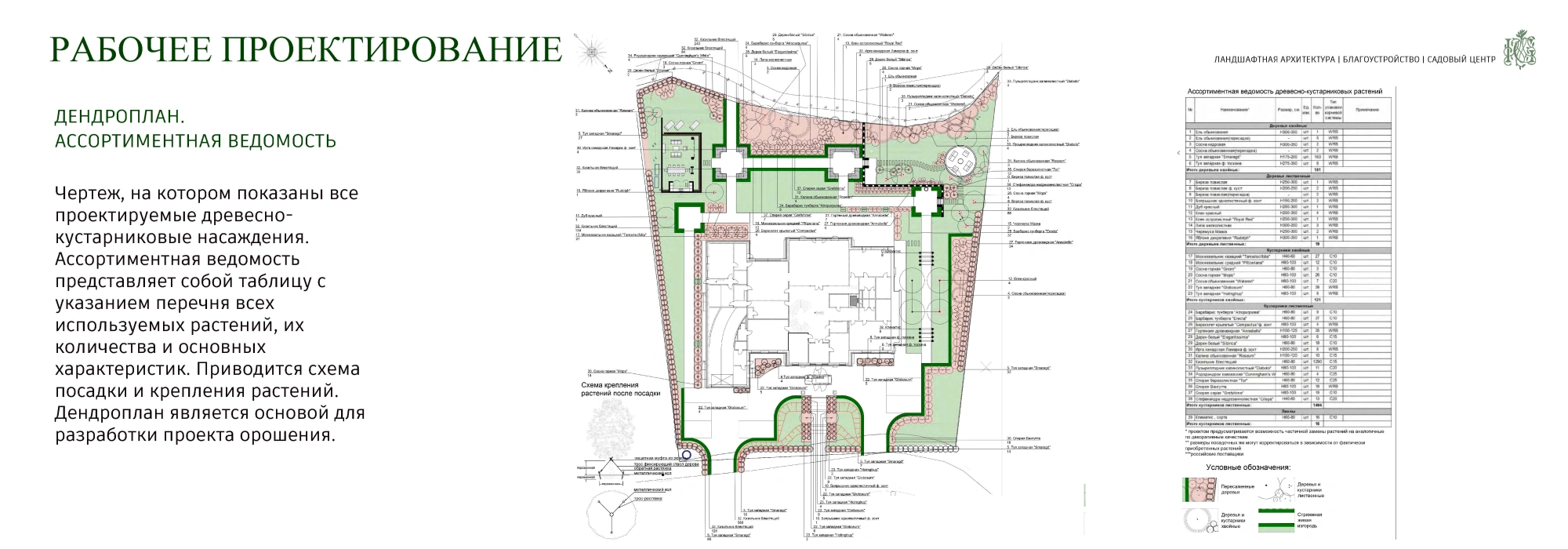

  • Дендроплан - чертеж, на котором показаны все проектируемые древесно-кустарниковые насаждения. Ассортиментная ведомость представляет собой таблицу с указанием перечня всех используемых растений, их количества и описания основных характеристик. Производится схема посадки и крепления растений. Дендроплан является основой для разработки проекта орошения

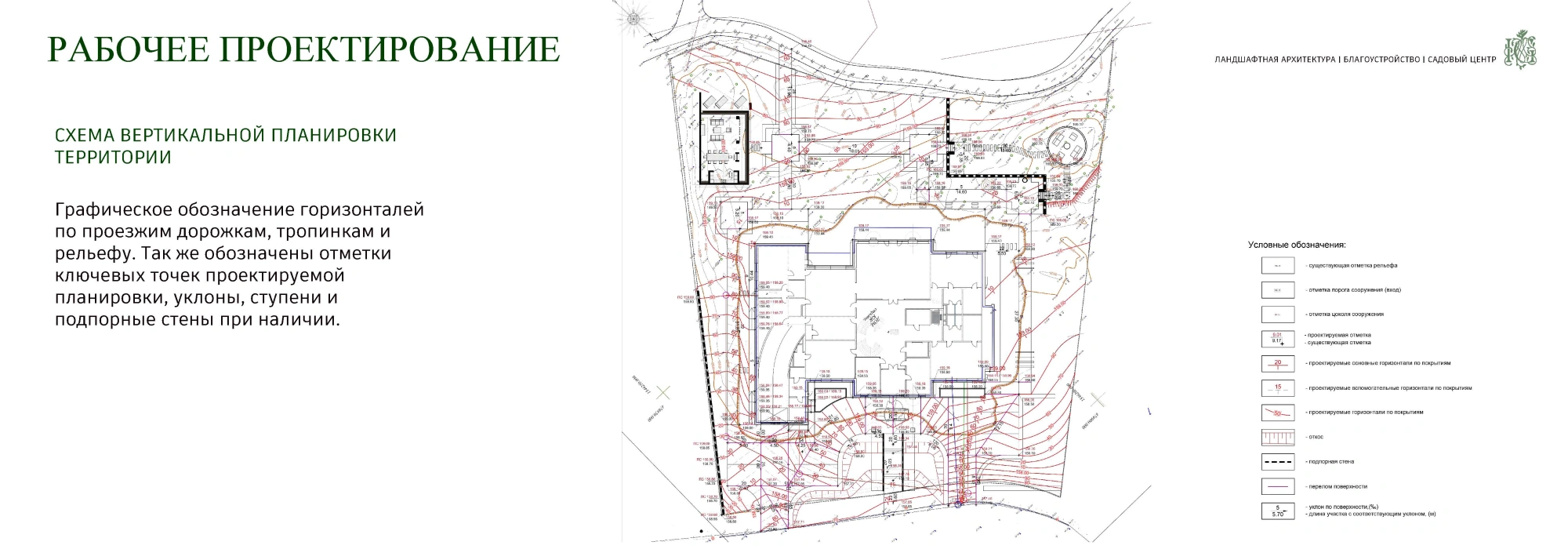

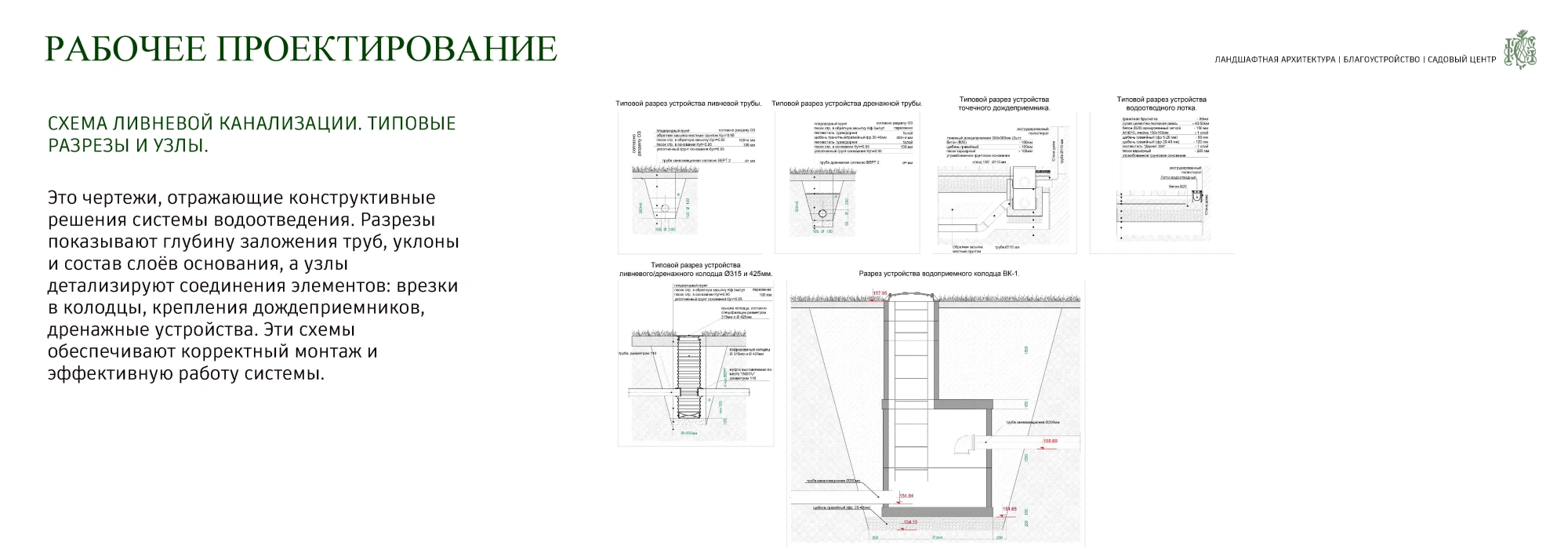

  • Вертикальная планировка - графическое обозначение горизонталей по проезжим дорожкам, тропинкам и рельефу. Так же обозначены отметки ключевых точек проектируемой планировки, уклоны, ступени и, при наличии, подпорные стенки - Дренаж. В зависимости от выбранного типа водоотвода, на схеме отображаются: места установки дождеприемников, водоприемных колодцев, трассы трубопроводов с указанием уклонов и отметок залегания труб и прочие компоненты системы водоотвода. Также на плане указываются дренаж газонных покрытий, дренаж вдоль подпорных стен

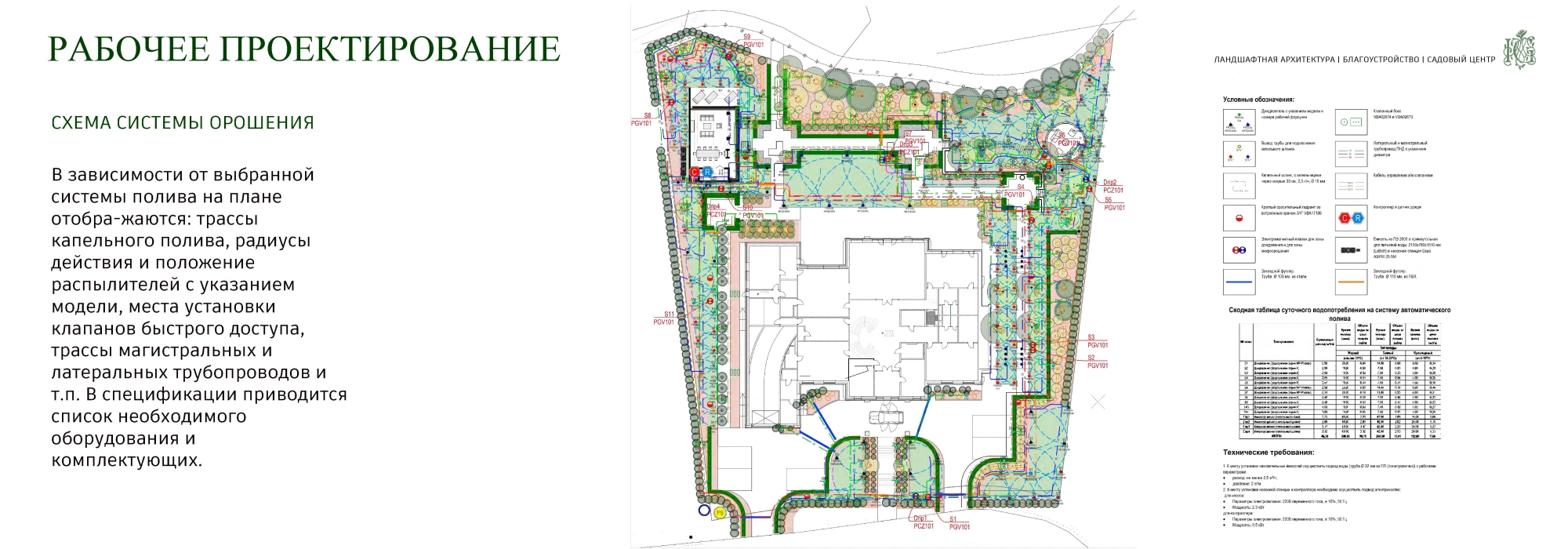

  • Полив. В зависимости от выбранной системы полива, на плане отображаются: трассы капельного полива, радиусы действия и положения распылителей с указанием модели, места установки клапанов быстрого доступа, трассы магистральных и латеральных трубопроводов

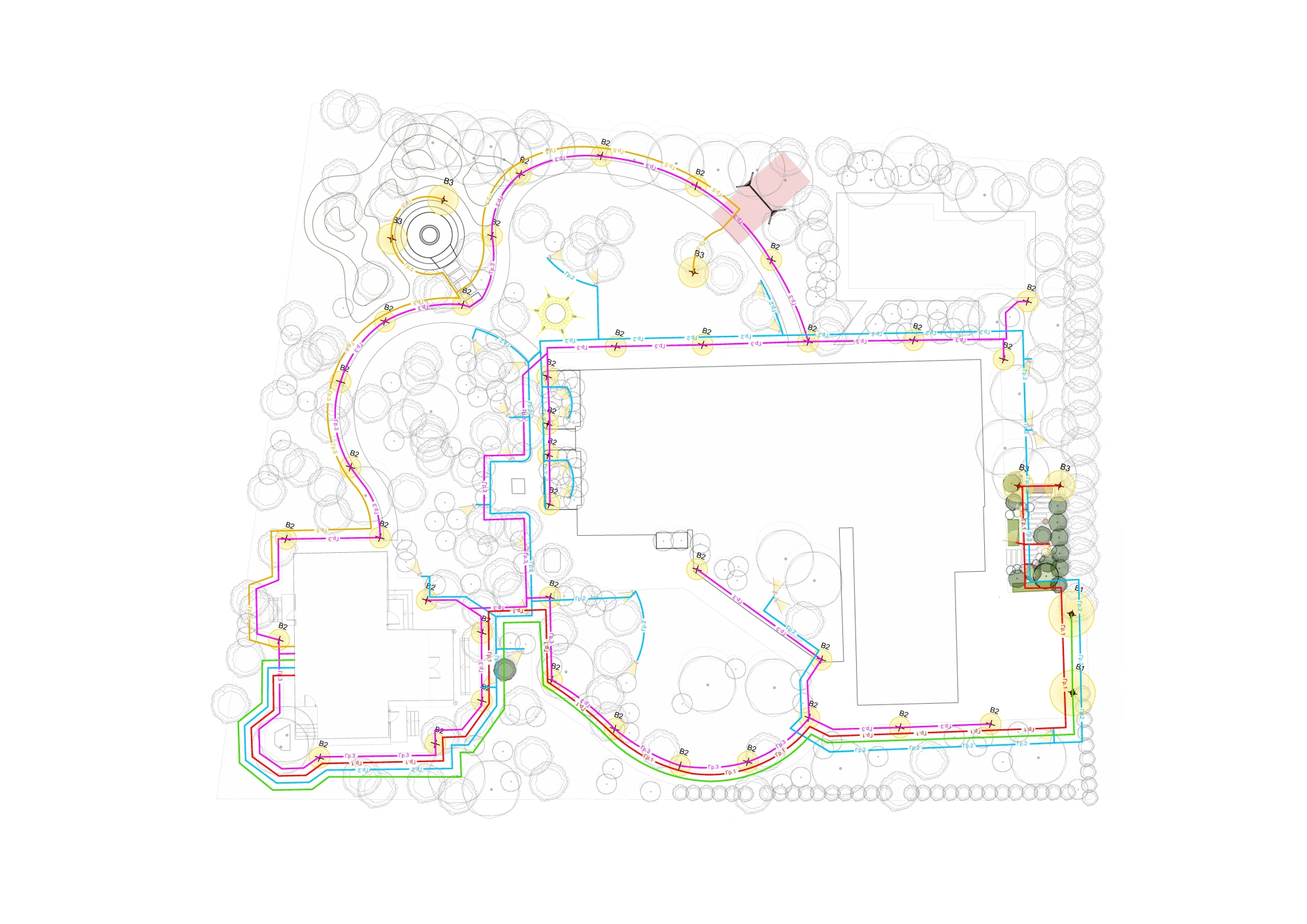

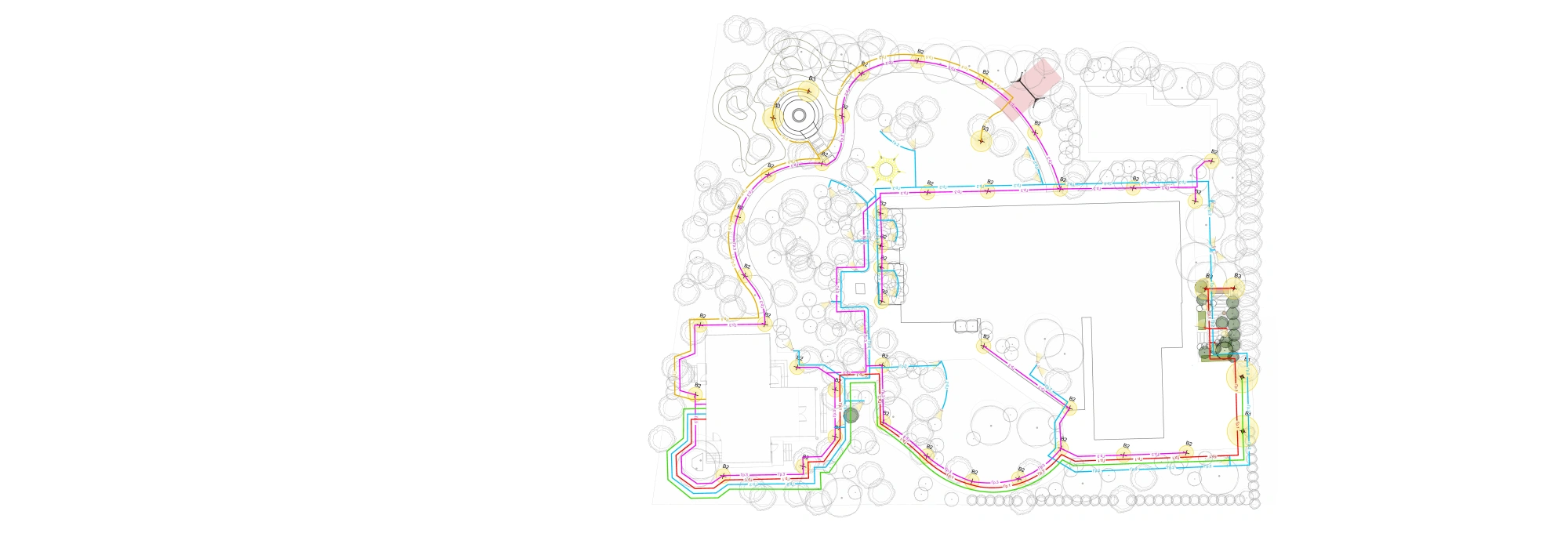

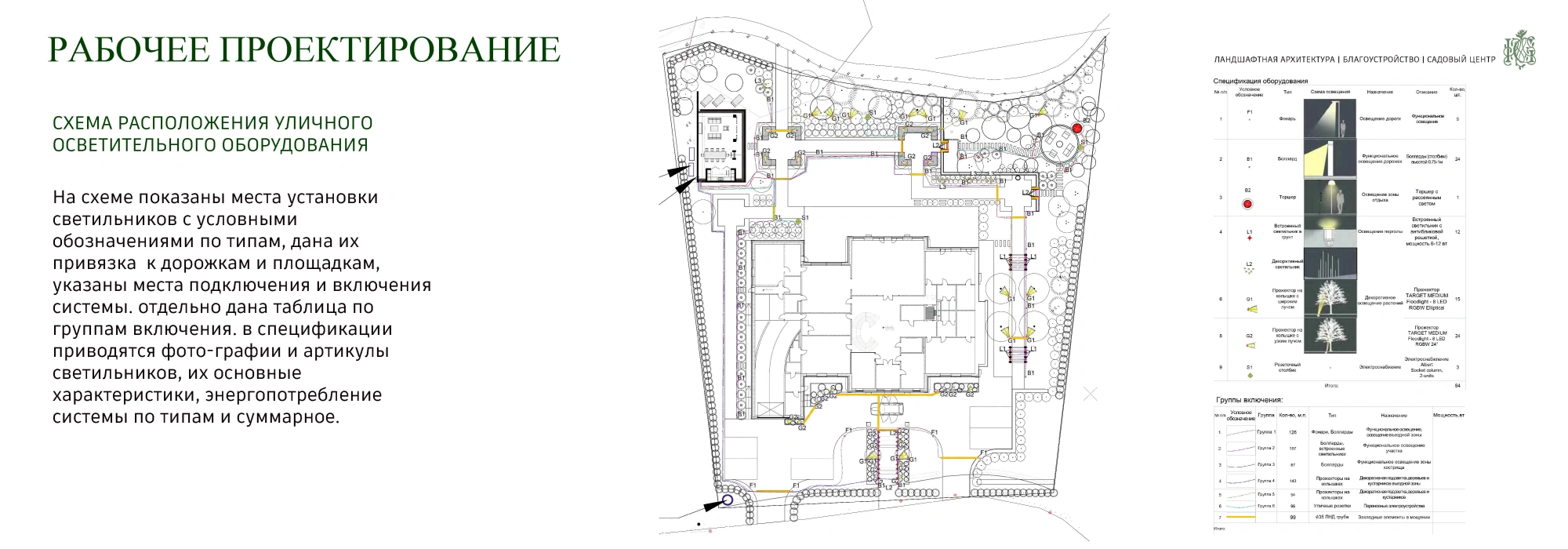

  • Освещение. На план нанесены места установки светильников с условными обозначениями по типам, дана их привязка к дорожным площадкам, указаны места подключения и включения системы. Отдельно представлена таблица по группам включения.
